A melhor maneira, e a mais adequada, de representar a Terra como um todo é por meio de um globo. No entanto, precisamos de mapas planos para estudar a superfície do planeta. Transformar uma esfera em uma área plana do mapa seria impossível se os cartógrafos não utilizassem uma técnica matemática chamada projeção. No entanto, imagine como seria se abríssemos uma esfera e a achatássemos para a forma de um plano. Com isso, as partes da esfera original teriam que ser esticadas, principalmente nas áreas mais próximas aos os pólos, criando grandes deformações de área. Diante desse problema, para chegar a uma representação mais fiel possível, os cartógrafos desenvolveram vários métodos de projeções cartográficas, ou seja, maneiras de representar um corpo esférico sobre uma superfície plana.
Como toda projeção resulta em deformações e incorreções, às vezes algumas características precisam ser distorcidas para representarmos corretamente as outras. As deformações podem acontecer em relação às distâncias, às áreas ou aos ângulos, conforme o sistema de projeção utilizado. As maiores alterações da representação localizam-se em uma ou outra parte do globo: nas regiões polares, nas equatoriais ou nas latitudes médias. É o cartógrafo que define qual é a projeção que vai atender aos objetivos do mapa.
A projeção mais simples e conhecida é a de Mercator (nome do holandês que a criou). Outras técnicas foram evoluindo e muitas outras projeções tentaram desfazer as desigualdades de área perto dos pólos com as de perto do equador, como por exemplo a projeção de Gall. Como não há como evitar as deformações, classifica-se cada tipo de projeção de acordo com a característica que permanece correta. Temos então:
Projeções equidistantes = distâncias corretas.
Projeções conformes = igualdade dos ângulos e das formas dos continentes.
Projeções equivalentes = mostram corretamente a distância e a proporção entre as áreas.
Os três principais tipos de projeção são:
Cilíndricas: consistem na projeção dos paralelos e meridianos sobre um cilindro envolvente, que é posteriormente desenvolvido (planificado). Uma das projeções cilíndricas mais utilizadas é a de Mercator, com uma visão do planeta centrada na Europa.
Cônicas: é a projeção do globo terrestre sobre um cone, que posteriormente é planificado. São mais usadas para representar as latitudes médias, pois apenas as áreas próximas ao Equador aparecem retas.
Azimutais: é a projeção da superfície terrestre sobre um plano a partir de um determinado ponto (ponto de vista). Também chamadas planas ou zenitais, essas projeções deformam áreas distantes desse ponto de vista central. São bastante usadas para representar as áreas polares.
Vídeos (assista a todos!):
Exercícios:
1) (UFES) As figuras a seguir mostram o mundo representado em projeções cartográficas diferentes.
Analisadas as figuras acima, é CORRETO afirmar que:
a) ambas as projeções são cilíndricas, sendo que a de Mercator é equivalente e a de Peters é conforme.
b) a projeção de Mercator conserva as áreas dos continentes e, por esse motivo, é chamada de eurocêntrica.
c) a projeção de Mercator é conforme, ou seja, conserva as formas dos continentes e é a mais adequada para a navegação marítima.
d) a projeção de Peters é a mais adequada para a representação dos países do Terceiro Mundo, pois mantém as formas em proporção correta.
e) a projeção de Peters é equidistante, ou seja, mantém a proporcionalidade real nas medidas de distâncias e ângulos.
2. (UFRN) As figuras a seguir foram construídas utilizando a projeção do tipo azimutal equidistante.
SENE, E. de; MOREIRA, J. C. "Geografia geral e do Brasil: espaço geográfico e globalização". São Paulo: Scipione, 2003. p. 446.
Sobre esse tipo de projeção, PODEMOS AFIRMAR QUE
a) representa as áreas de latitudes médias e a conservação das formas e dos ângulos continentais.
b) mostra um mundo igual para as pessoas e as nações, apresentando, pois, um conteúdo político e social.
c) conserva as formas das massas e a proporcionalidade dos diversos continentes.
d) representa distâncias e direções exatas a partir de um centro, revelando, dessa forma, um conteúdo geopolítico.
3. (UNICAMP) O sistema de projeção do mapa a seguir foi criado por Mercator em 1569 com o objetivo de facilitar as navegações marítimas.
OBSERVE O MAPA E FAÇA O QUE SE PEDE:
Adaptado de Igor Moreira, "O Espaço Geográfico: Geografia Geral e do Brasil", São Paulo: Editora Ática, 2002, p. 446.
a) Segundo a projeção de Mercator, em quais porções da Terra representadas no mapa não ocorre distorção e onde a distorção é mais acentuada?
b) A projeção de Mercator é um exemplo do grande desenvolvimento da cartografia no século XVI. A que contexto histórico e econômico está associado esse desenvolvimento da cartografia?
c) O mapa indica três possibilidades de rotas marítimas entre as cidades de Montevidéu (Uruguai) e Cidade do Cabo (África do Sul). Identifique qual das três rotas é a menor. Justifique sua resposta.
4. (UFJF) Leia, atentamente, o texto:
"Os mapas da Terra-Média incluídos em 'O Senhor dos Anéis' mostravam uma flecha apontando o norte e uma barra de escala. Isso significa que a distância e a direção eram consideradas exatas - algo impossível no mapeamento de um mundo redondo em um pedaço plano de papel."
FONSTAD, Karen Wynn. "O Atlas da Terra-Média. Um guia autêntico e atualizado para a geografia de O Senhor dos Anéis, O Hobbit e O Silmarillion", de J. R. Tolkien. São Paulo: Martins Fontes, 2004.
Sempre existirão distorções nos mapas, porque:
a) os sistemas de coordenadas foram criados para a localização de um ponto na superfície terrestre e não no globo.
b) a escala dos mapas impede que os detalhes sejam representados, impossibilitando a reprodução da realidade.
c) as projeções cartográficas foram elaboradas quando todas as áreas da superfície terrestre eram consideradas planas.
d) os mapas sempre são elaborados a partir do ponto de vista de quem está na superfície terrestre e não no espaço.
e) é impossível fazer um mapa em duas dimensões que seja uma representação exata de uma estrutura de três dimensões.
5. (CFMG) Observe os planisférios construídos a partir de projeções diferentes.
A partir da análise e da interpretação dos planisférios, podemos afirmar que
I - A projeção de Mercator caracteriza-se por apresentar as formas dos continentes preservadas e as áreas distorcidas.
II - A projeção de Peters expressa as reais proporções entre os diferentes continentes que compõem a superfície terrestre.
III - A projeção de Peters é uma projeção cilíndrica conforme e a de Mercator é cilíndrica equivalente.
Sobre essas afirmativas, PODE-SE AFIRMAR que
a) apenas I é correta.
b) apenas II é correta.
c) apenas I e II são corretas.
d) todas são corretas.
6. (PUC-PR) Observe com atenção o mapa a seguir.
Assinale a alternativa cuja característica corresponde ao mapa de Gall-Peters:
a) Corresponde a uma projeção do tipo cônica, que distorce as áreas situadas nas baixas latitudes e torna mais fiel a representação das regiões de média e elevada latitudes.
b) Peters, que retomou a elaboração dessa projeção durante o período da "Guerra Fria", procurou ressaltar no mapa, a partir da representação das dimensões das áreas, a superioridade dos Estados Unidos sobre as demais porções do globo.
c) Trata-se de uma projeção equivalente que objetiva representar um retrato mais ou menos fiel do tamanho das áreas, o que faz a África e a América do Sul ganharem mais destaque do que quando representadas na Projeção de Mercator.
d) É uma projeção, cuja principal qualidade está no respeito às formas dos continentes, procurando representá-las com fidelidade, ao contrário das áreas que são mostradas de maneira desigual, sendo maiores próximas aos pólos e reduzidas na faixa intertropical.
e) A disposição perpendicular da rede de paralelos e meridianos nesse mapa revela que a projeção de Gall-Peters é do tipo azimutal ou polar.
7. (CFTMG) A representação cartográfica a seguir atendeu aos anseios dos Estados subdesenvolvidos que se tornaram independentes após a Segunda Guerra Mundial.
Esse mapa foi desenhado segundo a projeção de
a) Peters.
b) Mercator.
c) Mollweid.
d) Robinson.
8. (CFTMG) No mapa obtido dessa projeção cartográfica,
a) as regiões polares apresentam pequenas distorções.
b) o Círculo Polar Ártico mantém as dimensões inalteradas.
c) os paralelos e os meridianos cruzam-se, formando ângulos retos.
d) a área em destaque tem forma e tamanho idênticos aos da sua origem no globo.
9. (UFPR) Identifique e caracterize o sistema de projeção representado na figura a seguir, apontando vantagens e desvantagens de sua utilização.

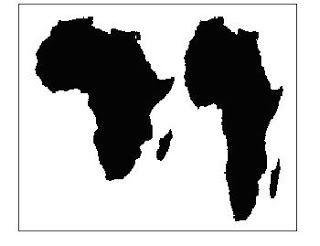

10. (PUC-PR) Observe as representações do continente africano, realizadas por meio das projeções de Mercator e de Peters.
(Adaptado de Oswald Freyer - Eimbeke, p. 40)
ASSINALE a alternativa CORRETA:
a) Na projeção de Peters, as distâncias entre os paralelos crescem à medida que se afastam do Equador, gerando um aumento exagerado das áreas localizadas próximas aos pólos.
b) A projeção de Mercator não se presta para a comparação de superfícies ou para medir distâncias, uma vez que foi criada para atender às necessidades de navegação do século XVI.
c) Tanto a projeção de Mercator como a de Peters falseiam a superfície dos continentes, seja pela deformação latitudinal (Mercator) ou pela deformação longitudinal (Peters).
d) Por situar a África no centro, a projeção de Peters torna a África maior do que de fato ela é, se comparada aos demais continentes.
e) Os mapas de Peters e de Mercator, por se tratarem de projeções cilíndricas, não causam nenhuma deformação na representação de qualquer região do globo terrestre em um plano.
11. (UFSC) A linguagem cartográfica é essencial à geografia. Neste âmbito, CONSIDERE as afirmações adiante.
I. O mapa é uma reprodução idêntica da realidade.
II. São elementos que compõem os mapas: escala, projeção cartográfica, símbolo ou convenção e título.
III. A escala é a relação entre a distância ou comprimento no mapa e a distância real correspondente à área mapeada.
Considerando as três assertivas, PODE-SE AFIRMAR CORRETAMENTE que:
a) apenas I é verdadeira
b) apenas II é verdadeira.
c) apenas III é verdadeira.
d) apenas I e III são verdadeiras.
e) apenas II e III são verdadeiras.
12. (ENEM) Existem diferentes formas de representação plana da superfície da Terra (planisfério).
Os planisférios de Mercator e de Peters são atualmente os mais utilizados.
Apesar de usarem projeções, respectivamente, conforme e equivalente, ambas utilizam como base da projeção o modelo:
Respostas:
1-c.
2-d.
3-
a) Na projeção de Mercator, as menores distorções ocorrem próximas ao Equador, e as maiores distorções, nas áreas próximas do pólo.
b) Ao desenvolvimento das navegações, quando das descobertas de novas áreas, ao surgimento de colônias e à crescente circulação de mercadorias que demandavam mapas melhores e mais precisos, e exigiram novas técnicas de orientação, mais precisas, por isso os mapas e cartas teriam de ser mais corretos e detalhados.
c) Trata-se da rota C. A projeção de Mercator é cilíndrica, e o globo projetado no cilindro tende a distorcer as áreas polares e a esconder o fato de que a Terra foi aberta em "gomos" esticados no sentido leste-oeste. Na rota C, num globo verdadeiro, com o "gomo" diminuído ("encolhido"), a distância é a menor.
4-e.
5-c.
6-c.
7-a.8-c.
9- Trata-se da projeção cilíndrica de Mercator caracterizada por dar forma aos continentes, porém distorcendo-se suas áreas, que ficam desproporcionais. São vantajosas para elaboração de mapas de pequena escala com grande área de cobertura. Tem desvantagens em projeções de áreas polares ou para a medição de distâncias.
10-b.
11-e.
12-c.
